Настройка DVB-C тюнера F-Cable FC7040-DV

1. Подключите кабель нашей телевизионной сети в разъем CABLE IN на задней панели тюнера FC7040-DV.

1

2. Подключите тюнер к телевизору с помощью кабеля RCA-RCA, который входит в комплект, одним концом к разъемам RCA на задней панели тюнера, а другим — к соответствующим RCA–разъемам на телевизоре.

3. Подключите кабель питания тюнера в сеть 220V, а также вставьте элементы питания типа AAA в пульт управления тюнером.

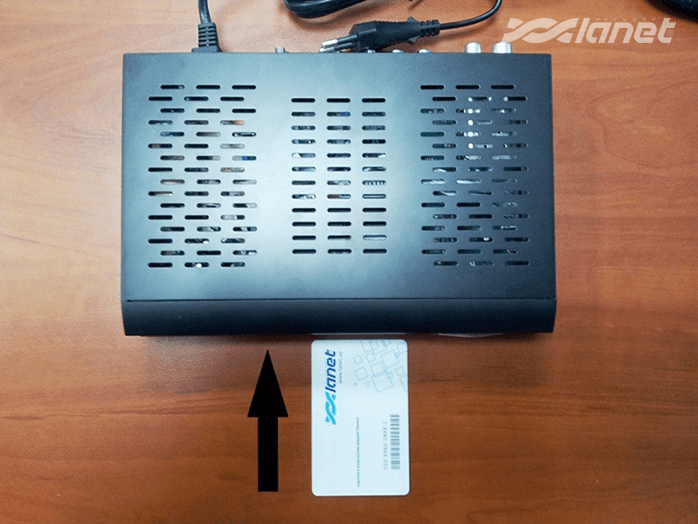

4. Теперь необходимо вставить в тюнер карту авторизации Conax, чипом вниз так, как показано на фотографии.

4

5. Включите тюнер с пульта управления, нажатием на кнопку POWER, после чего на тюнере должен загореться зеленый индикатор.

6. В меню вашего телевизора необходимо выбрать источник AV сигнала, соответственно тот источник, к которому мы подключили наш ТВ-тюнер. Если с этим возникнут проблемы, необходимо ознакомиться с руководством пользователя к вашему телевизору (какие входящие RCA разъемы соответствуют определенному источнику в меню телевизора).

7. При первом включении тюнер предложит выбрать язык меню. Выберите язык меню при помощи пульта дистанционного управления и нажмите кнопку Ок.

8. Далее тюнер предложит вернуться к точке восстановления, необходимо нажать Нет (данный параметр актуальный только тогда, когда на usb накопитель была предварительно сохранена конфигурация устройства).

9. На этом самом важном шаге настройки тюнер предложит начать поиск каналов. Необходимо выбрать пункт Режим поиска, и установить значение Ручной.
После чего, в соответствующие поля вписать:

  • Частота – 506.0 Mhz
  • Скорость потока – 6875
  • QAM режим – 256
  • Тип поиска – Все каналы
  • Сетевой поиск – Включен

Далее необходимо выбрать пункт Начать поиск и нажать кнопку Ок.

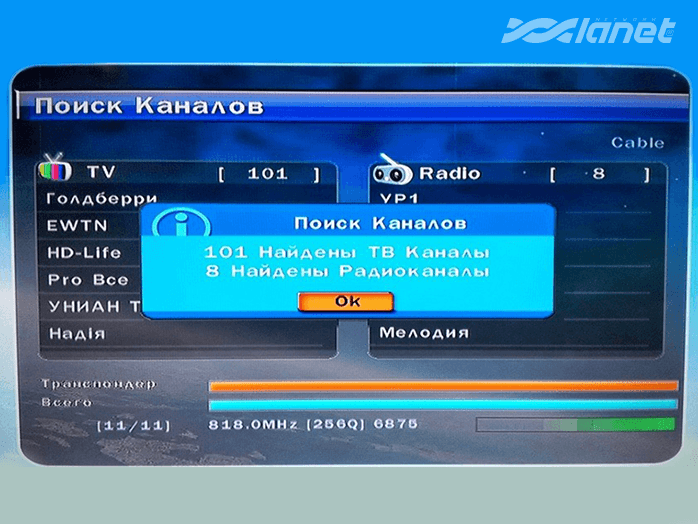

10. После окончания поиска каналов, приемник сообщит, что сканирование завершено.

10

Нажимаем кнопку Ок. Теперь вы можете смотреть любимые телепередачи. Приятного просмотра!

Повторная установка каналов.

Данную процедуру лучше выполнять через общий сброс тюнера, тогда повторная настройка пройдет так, как описано в начале данной инструкции.

Заходим в меню Установки, далее пункт Восстановление Системы/Сброс в Заводские Настройки, нажимаем кнопку Ок. Произойдет сброс тюнера на заводские установки.

P.S. С подробной конфигурацией данной модели тюнера можно ознакомиться в руководстве пользователя, которое идет в комплекте с устройством.
